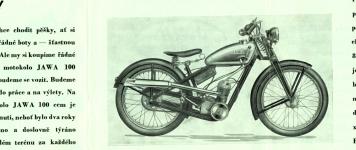

JAWA 100 - RobotVýrobce: Zbrojovka Ing. F. Janeček, Praha - Nusle II. Konstrukce: Josef Jozíf
Technický popis:
Motor blokové konstrukce, dvoudobý Vrtání: Ø 47 mm Zdvih: 57 mm Obsah: 98,8 ccm Uspořádání: vratné vyplachování podle patentu dra Schnürleho Válec: ze šedé litiny, bohatě žebrovaný Hlava válce: snímatelná, z lehké slitiny. Ojniční ložisko: válečkové Píst: z lehké slitiny, se třemi kroužky Pístní čep: nitridovaný Výkon motoru: 2,6 ks při 3 750 obrátkách/min. (podle Motor Revue 1937: 2,7 ks při 3.800 ot./min.) Kompresní poměr 1 : 6,5 Karburátor: Grätzin Kfn 14, šoupátkový, ovládáný páčkou na řidítkách. Filtr vzduchu: centrifugální (odstředivý), vlastní konstrukce Jawa Zapalování a osvětlení setrvačníkovou magnetkou JAWA; Svíčka Lodge C 14 Reflektor: aerodynamický, chromovaný, průměr 105 mm žárovka dvouvláknová (Bilux) 15/15 wattů, s přepínáním se řidítek. Primérní řetěz je zcela zapouzdřen a běhá v oleji. Spojka: lamelová, s korkovým obložením Rychlostní skříň v bloku s motorem je třístupňová s ozubenými koly ve stálém záběru. Převodové poměry: 1.rychlost - 1 : 21,3 2.rychlost - 1 : 11,8 3.ruchlost - 1 : 7,3 Řadění rychlostí v kulise na benzinové nádrži. Volnoběžka uspořádána v rychlostní skříni, původní k patent. Přihlášená konstrukce továrny JAWA, umožňuje přenášení jak síly motorické, tak i od pedálů jediným řetězem sekundérním. Odpadá tudíž třetí řetěz, který pravidelně u kol s pomocným motorem přenáší sílu od pedálů na zadní kolo. Motor je dostatečně silný a pružný, takže odpadá jekékoliv vypomáhání pedály: většina běžných stoupání se vyjede na třetí rychlost, stoupání velká a dlouhá pak na druhou rychlost. Rychlosti první se skoro výhradně používá jen při rozjíždění. Spouštění motoru je velmi lehké, buď pouhým sešlápnutím jednoho z pedálů, neb i rozjetím kola šlapáním pedálů. Mazání motoru směsí oleje s benzinem v poměru 1 : 20. Rám je dvojitý, lisovaný z ocelového plechu Přední vidlice:lisovaná, paralelogramová s tlumičem výkyvů. Benzinová nádrž sedlová, chromovaná, s obsahem přes osm litrů Sedlo lavorové, výškově i podélně stavitelné. Přední pérování: centrálním spirálovým soudečkovým pérem Brzdy půlbubnové čelisťové na obou kolech, Ø bubnů 102 mm Ráfky: 19x2", 36-drátové Pneu: 2.25 - 19” balonové. Řidítka výškově stavitelná. Reflektor aerodynamický, celochromovaný. Spotřeba paliva 1,8 – 2 litry na 100 km. Rychlost 65 km/hod. Váha 49 kg. Největší délka 1 790 mm Největší šířka 700 mm Největší výška 900 mm Rozvor 1 150 mm Nepotřebuje žádných pojistek a žádného čísla. Je osvobozeno od placení silniční daně i od vůdčího listu. Jeho dokonalé vypracování a elegantní vzhlad, jeho neúnavnost a trvanlivost, jsou vlastnosti, které oceníte sám. Nízké cenou a vysoké kvalitou je přichystáno, aby splnilo vaše požadavky. Dvojitý rám motokola je takový. Je silný, pružný a lehký. Vydrží všechno. K větším, než na ně budete klásti Vy. U Vás si doslova odpočine. Na rozdíl od pozdějších sériových strojů má tento Robot odlišně vedený výfuk a bez ochranné mřížky proti spálení jezdcovy holeně. Odlišný je také tvar spojkového víka motoru, brašna na nářadí pod rámem a reflektor, v tomto případě Bosch s otočným bakelitovým spínačem. Veškerá výzbroj od firmy Bosch byla velmi kvalitní, jenže drahá. Proto sériové stroje Jawa Robot měly od firmy Bosch pouze setrvačníkový magnet. Reflektor (chromovaný) i později zavedená koncová lampička proto byly domácího původu... Bylo to za pět minut dvanáct a jestli to brannosti národa pomohlo, těžko říct, protože všechno obrátila naruby Mnichovská dohoda. V tomto roce stál Jawa Robot 3.250,- Kč Také v tomto roce došlo v důsledku změny předpisů k úpravě zadního blatníku, kdy dle nového nařízení musela mít všechna kola i kola motorová konec blatníku nastříkaný na bílo z důvodu lepší viditelnosti zezadu přijíždějícím vozidlem. Úprava je patrná z tohoto prospektu z roku 1938. První stroje Jawa 100 - Robot z roku 1937 ovšem ani koncové světlo, ani parkovací světlo neměly. V říjnu roku 1940 tudíž továrna vydala dvoulistovou instrukci, jak upravit reflektor stávajících strojů Jawa Robot, aby do něj bylo možno vmontovat parkovací žárovku a tuto instrukci rozesílala nejen značkovým zástupcům Jawy, ale i zákazníkům. Samozřejmě v první řadě s doporučením, aby si úpravu nechali udělat u servisní Jawa služby v Praze... Foto původního nikdy nemontovaného dílu (Hošťálek) Foto původního nikdy nemontovaného dílu (Hošťálek)

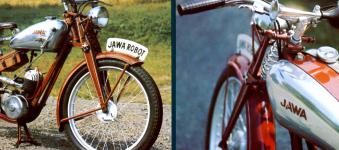

Jawa Robot ze sbírky autora těchto stránek, Petra Hošťálka. Tady už po renovaci, ale zatím ještě bez linkování...
Motorové kolo Jawa Robot z roku 1937, renovované Ivanem Sakalem z Týna nad Vltavou.
|
