ŠKODA 420 P (Popular)Malý osobní vůz, vyráběný od roku 1934 - první nositel označení "Popular". ASAP Akciová společnost pro automobilový průmysl v Praze. Závod Mladá Boleslav.
Technické údaje:
Motor: řadový vodou chlazený čtyřválec SV Vrtání: Ø 65 mm Zdvih: 75 mm Obsah: 995 ccm Kompresní stupeň: Výkon: 22 koní (16,2 kW) Písty: Nelson-Bohnalite, z lehké slitiny Blok válců: ze speciální nitridované šedé litiny, vcelku s vrchní částí karteru Hlava válců: litinová, snímací Počet hlavních ložisek klikového hřídele: 2, kluzná Ojniční ložiska: kluzná Pohon vačkového hřídele: dvojitým nehlučným řetězem Duplex Karburátor: horizontální, buď Zenith Ø 26 THG nebo Amal Ø 26 (v roce 1937 je udáván možný i spádový karburátor) Doprava paliva: vlastním spádem (při spádovéhmkarburátoru mech. membránovou pumpou) Chlazení: vodní, thermosyfonové s ventilátorem za chladičem Objem chadící vody: Mazání: tlakové, oběžné Olejové čerpadlo: zubové Zapalování: 6V dynamobateriové, Scintilla Baterie: 6V/45 Ah Dynamo: Scintilla 6V/80W Spojka: jednolamelová, suchá Přenos síly od spojky na převodovku: spojovací hřídel s Hardy-spojkou vpředu i vzadu Převodovka: třírychlostní se zpátečkou, umístěná vzadu, ve společné skříni s rozvodovkou Převody: 1.stupeň - 1 : 3,38 2.stupeň - 1 : 1,76 se synchronizací 3.stupeň - 1 : 1 se synchronizací zpátečka - 1 : 4,51 Hnací náprava: zadní - kyvadlová, bez diferenciálu (diferenciál možný za příplatek) Převod zadní nápravy: kuželovým soukolím Gleason Rám: páteřová roura, vpředu s rozvidlením pro motor Přední osa: dělená, lichoběžníková, s příčným perem a třecími tlumiči Doporučená sbíhavost: 4 - 5 mm Zadní osa: dělená, kyvadlová, odpružená nahoře příčným listovým pérem Řízení: hřebenové, volant vpravo Nožní brzda: mechanická bubnová, na všechna kola Ruční brzda: mechanická bubnová, na zadní kola Mazání podvozku: tukem, ruční tlakovou maznicí Kola: plechová, plné (později hvězdicové) disky, upevněné čtyřmi šrouby s roztečí Ø 100 mm Pneumatiky: 130 x 40 , u dodávkových vozů 140 x 40 Od roku 1936 palcové ráfky 3,00 D x 16 Pneumatiky: 5,00 - 16 Superballon Huštění vpředu: 1,2 atm Huštění vzadu: 1,4 atm Rozvor: 2.300 mm, od modelu 1935 rozvor 2.430 mm Rozchod vpředu: 1.050 mm Rozchod vzadu: 1.120 mm Délka zavřeného vozu: 3.770 mm Šířka: 1.360 mm Výška: 1.500 mm (zavřený dvoudvéřový vůz), v roce 1937 udávaná 1 520 mm Světlost: 310 mm Váha podvozku: 450 kg Vlastní váha zavřeného vozu: cca 750 kg (v karoserii tudor) Počet míst: 4 Dovolené zatížení: kg Celková váha: kg Nejmenší rychlost na přímý záběr: 8 km/hod. Nejvyšší rychlost: 85 km/hod. Spotřeba benzínu na 100 km: 7 litrů (v roce 1937 udávaná 7,5 - 8 litrů při průměru 50 km/hod.) Spotřeba oleje na 100 km: 0,2 kg Objem nádrže: cca 30 litrů, vpředu pod kapotou Počet vyrobených vozů: 4.220

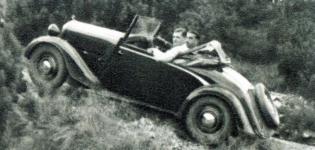

Známý cestovatel B. J. Procházka v rámci propagace Škodovky 420 Popular úspěšně absolvoval 23. srpna 1935 výjezd na vrchol Sněžky, z čehož se v dobovém tisku objevily tyto fotografie.
Výřez z továrního snímku 63-1273 poslední karosářské verze typu 420-Popular.
Čelní sklo vozu bylo více položeno, výrazně zaoblená střecha vpředu dostala "škodovácký" převis pod nímž se skrýval vstup ventilačního vzduchu, ale především boky kapoty již u tohoto provedení plynule přecházely do tělesa karoserie, která jako celek působila mnohem elegantnějším dojmem. Vůz na snímku měl disky kol s ráfky typu Bibendum, obuté do nízkotlakých balonových pneumatik Michelin Supercomfort 140 x 40, vyráběných licenčně u nás. |
